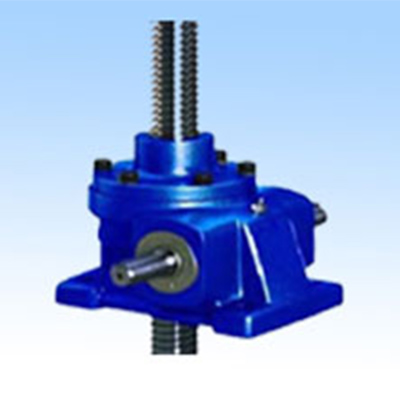

SWL絲桿升降機

更新時間:2015-03-17 點擊數:5334

 1、概述
概述:
  蝸輪螺桿升降機,是通過蝸輪傳動螺桿完成提升、下降、推進、翻轉等功能,是一種基礎起重部件,已列為JB/T8809-1998標準。廣泛地用于機械、冶金、水利、化工、醫療、文化、衛生等各個行業,具有結構緊湊、體積小、重量輕、安裝方便、使用靈活、可靠性好、穩定性高、使用壽命長等優點,可以用電動機或其它動力直接帶動,也可以手動。本系列蝸輪螺桿升降機可以自鎖,承載能力2.5t~120t,最高輸入轉速1500r/min,最大提升速度2.7m/min,有不同的結構型式和裝配方式,工作環境溫度在-20~100℃之間,提升高度按用戶要求制造。

   2、型式
型式:
2.1結構型式 1型-蝸輪與螺桿為螺紋聯接,絲桿作軸向移動。
       2型-蝸輪與螺桿為鍵聯接,螺桿上配螺母。絲桿作旋轉運動,螺母作軸向移動。
2.2裝配型式
   升降機每種結構型式又分為兩種裝配型式:
   1型結構型式有兩種裝配型式:2型結構型式有兩種裝配型式:
   A型:螺桿工作端在上;向上移動。A型:螺桿工作端在上,螺母上頂或下拉;
   B型:螺桿工作端在下;向下移動。B型:螺桿工作端在下,螺母下壓或上拉;
2.3螺桿頭部型式
  1型結構型式螺桿頭部分為I型(圓柱型)、II型(法蘭型)、III型(螺紋型)和IV型(扁頭型)四種型式
  2型結構型式螺桿頭部分為I型(圓柱型)和III型(螺紋型)兩種型式
2.4傳動比 升降機蝸輪蝸桿傳動分為兩種傳動比,即普通(P)和慢速(M)。
2.5螺桿的防護
  1型升降機螺桿的防護分為:基本型、防旋轉型(F)和帶防護罩型(Z);
  2型升降機螺桿的防護分為:基本型和帶防護罩型(Z)

      3、外型及安裝尺寸(1型升降機的外型結構尺寸)
         外型安裝尺寸



      型號
      SWL5
      SWL5
      SWL10/15
      SWL20
      SWL25
      SWL35
      SWL50
      SWL100
      SWL120
      S1
      行程+20
      行程+20
      行程+20
      行程+20
      行程+20
      行程+20
      行程+25
      行程+25
      行程+30
      S2
      行程+60
      行程+70
      行程+70
      行程+60
