CS方形蝸輪絲桿升降機

更新時間:2015-03-17 點擊數:1437

CS方形蝸輪絲桿升降機產品簡介

    特點:1、表面精密加工的獨特的外形結構,六面均可以精確定位,可以根據使用要求,隨意拼裝組合,被歐洲人譽為“神奇的積木式魔塊” 。   該方形外形結構已獲得我公司“外觀設計專利”。   2、低速重載可選用梯形絲杠高速輕載則可以選用滾珠絲杠;可以選用絲杠往復也可以選用螺母往復。   3、按減速比不同有N型和L型可供選用?!癗型”的升降機輸入軸每轉1圈,提升1㎜;“L型”的升降機輸入軸每轉1圈,提升0.25㎜,換算極其方便。絲桿升降機最高輸入轉速1500r/min,最大提升速度1.5m/min

詳細介紹:
形式、規格的表示
機體規格
分為:CS2.5~CS500共9種,提升力依次為2.5KN~500KN。
傳動比
N 型——普通速比;
L 型——慢速速比。

    結構形式
A 型——絲杠作軸向移動,不旋轉;
B 型——螺母作軸向移動,絲杠作旋轉運動。

    絲杠接頭類型
A型結構形式的絲杠頭部分為:1型(圓柱),2型(法蘭),3型(螺紋),4型(扁頭),5型(開口)共五種;
B型結構形式的絲杠頭部分為:1型(圓柱),0型(無接頭)共二種。

    附加要求(可選)
A型結構形式的附加要求有:滾珠絲杠型(B)、帶防轉裝置(P)、帶防護罩(S)共三種;
B型結構形式的附加要求有:滾珠絲杠型(B)、帶防護罩(S)共二種。

    表示方法
CS型蝸輪絲杠升降機

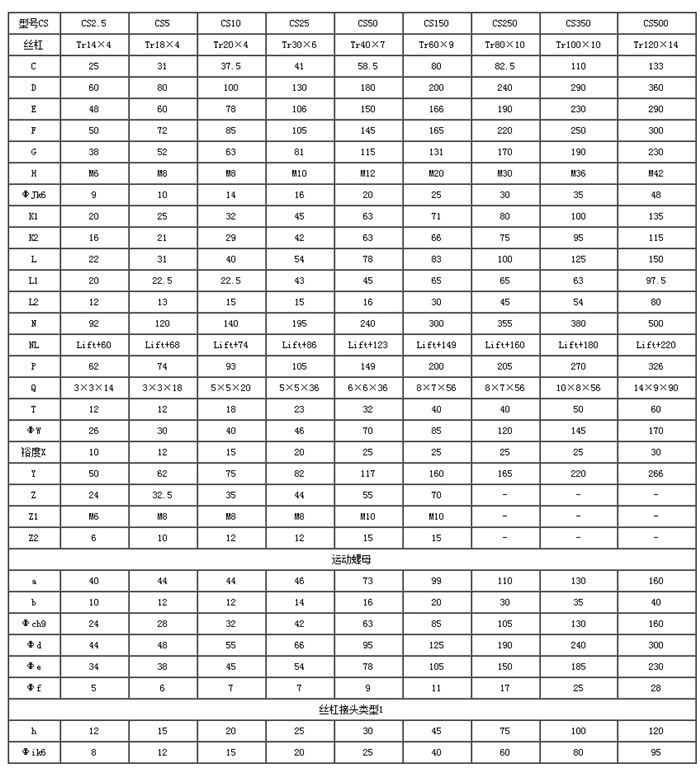

CS方形蝸輪絲杠升降機A型結構聯結尺寸

CS型蝸輪絲杠升降機A型結構聯結尺寸

    注:“()”中的數字僅對滾珠絲杠型適用。

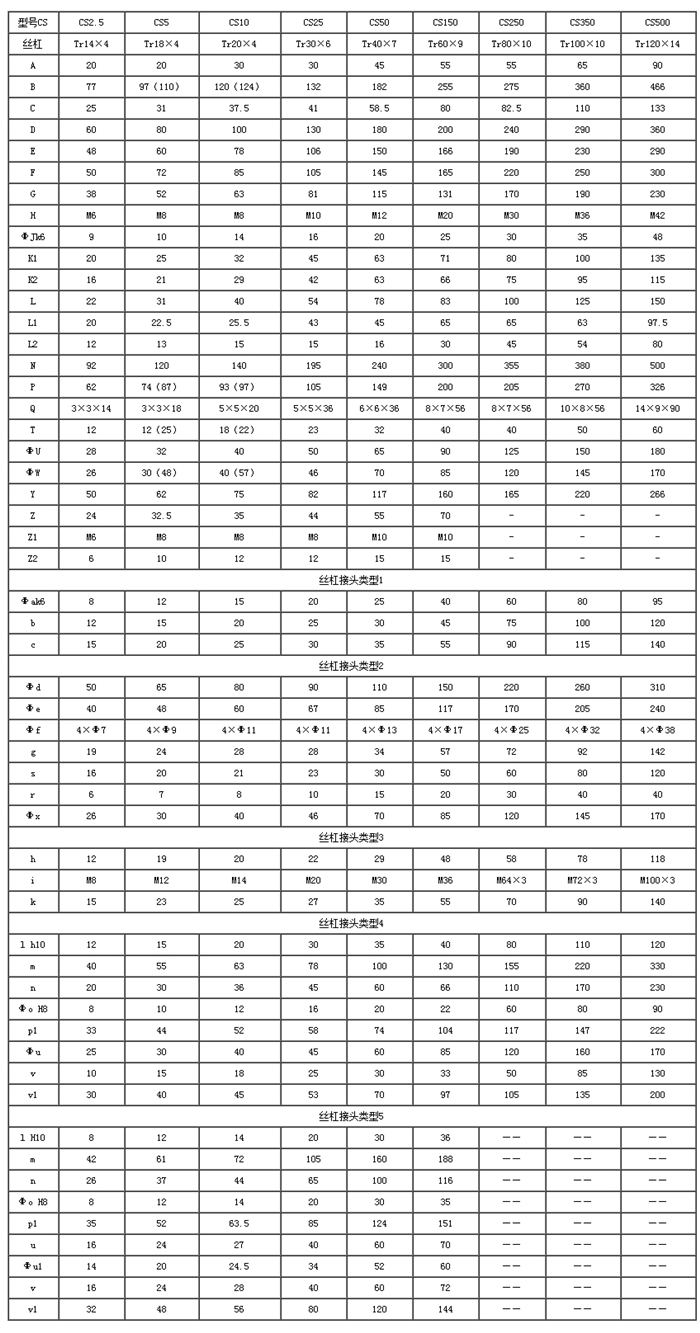

CS方形蝸輪絲杠升降機B型結構聯結尺寸
CS方形蝸輪絲桿升降機B型結構聯結尺寸

CS型蝸輪絲杠升降機B型結構聯結尺寸

注:運動螺母尺寸中“()”內的數字僅對滾珠絲杠型適用,且滾珠絲杠的“Φf”在外側有標準的沉孔,其中CS50型的“/”前為4005,“/”后為4010滾珠絲杠的螺母尺寸。

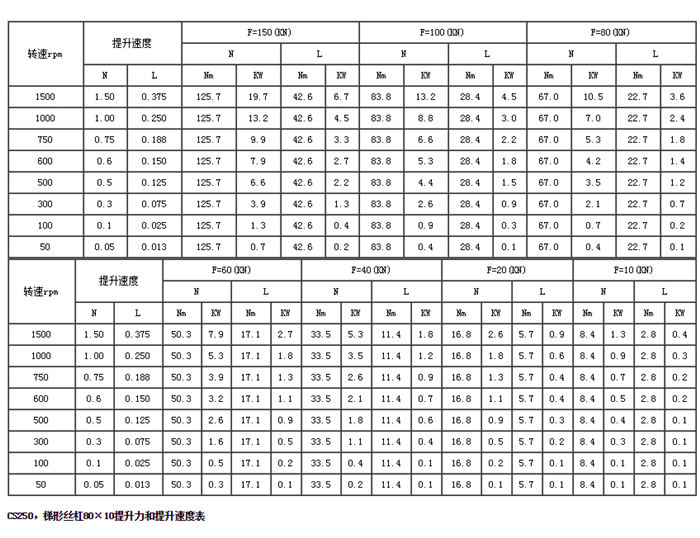

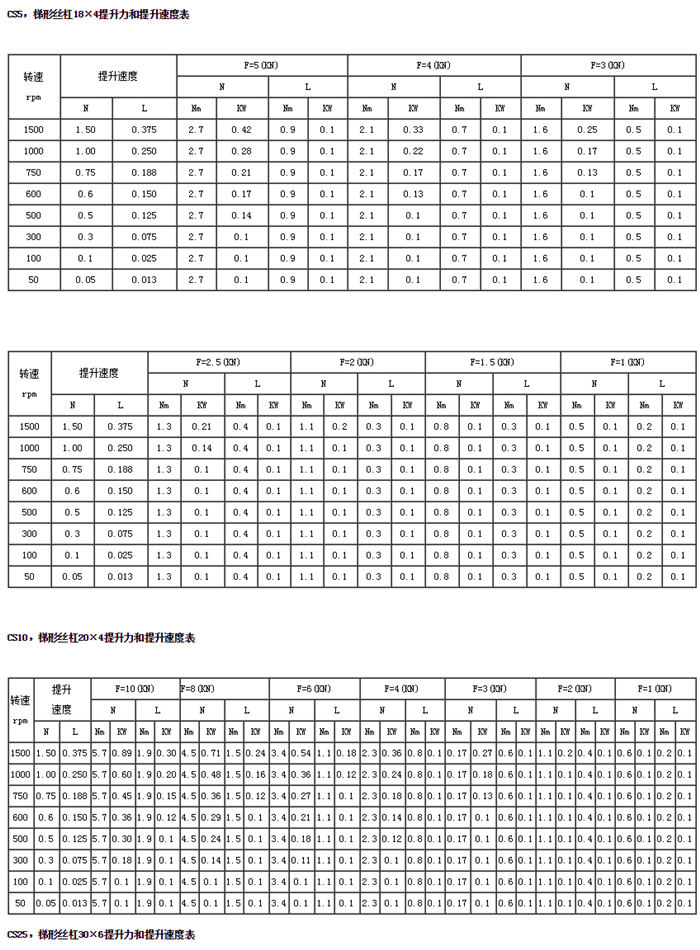

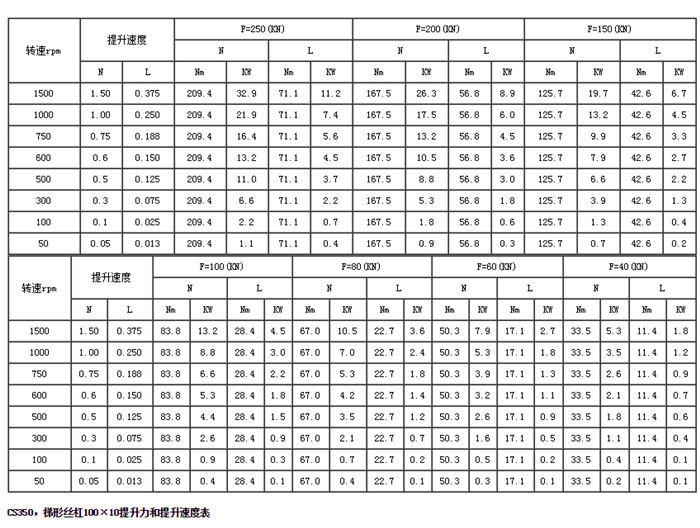

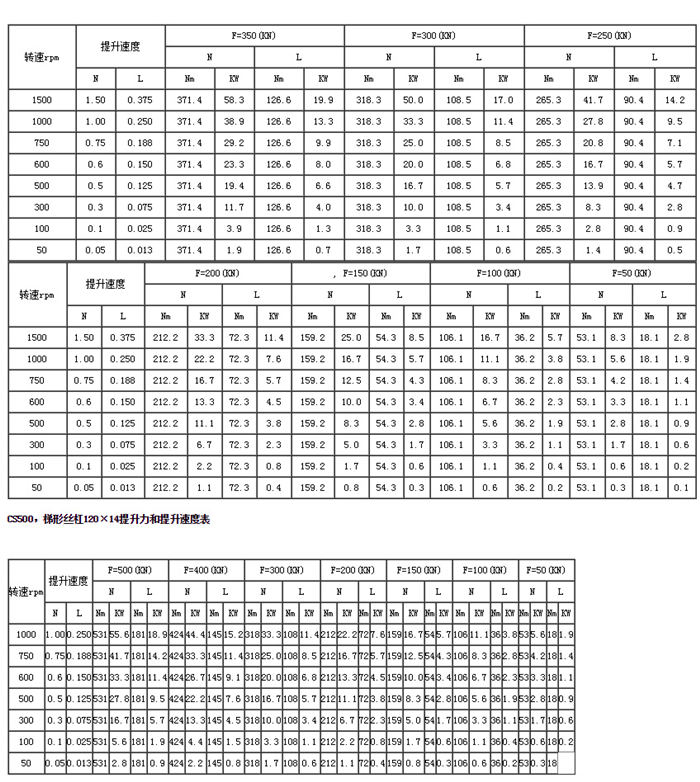

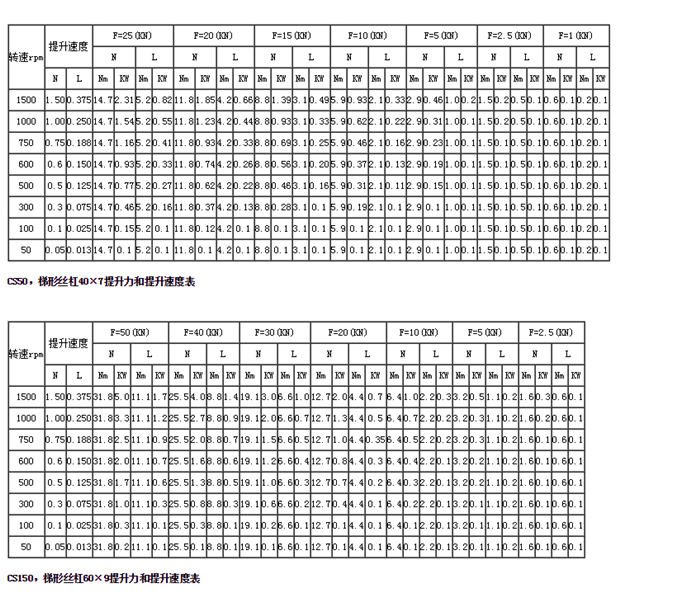

CS方形蝸輪絲杠升降機主要性能參數表

    1、①部分規格也可用滾珠絲杠。
    ②A型、梯形絲杠時的最大許用值;
    當使用B型或滾珠絲杠時許用值可能更高。
    ③指100mm絲杠長度的情況下。
CS型蝸輪絲杠升降機絲杠長度與極限負荷關系圖表

    絲杠長度與極限負荷關系圖表

    升降機要素之一的絲杠承受壓力時,梯形絲杠和滾珠絲杠的許用彎曲力可以用如下彎曲圖表校驗。

    Fall=FK·fK/SK

    Fall:作用于絲杠上的最大許用壓載荷,單位KN;

    FK:絲杠的臨界彎曲力,根據無支撐長度L,按下表確定;

    fK:根據絲杠軸承類型和支撐方式給定的修正參數,按下圖確定;

    SK:安全系數,根據具體情況定,一般在2-6之間選擇。

    上表中“Tr”為梯形絲杠,“GQ”為滾珠絲杠。

    B 型結構升降機的絲杠轉速與長度關系

    對于B型結構的升降機,在絲杠很細長時,就需要計算絲杠的最大許用轉速,如需要的轉速高于計算值,則需要選擇更大規格的絲杠,同時驗算升降機的扭矩、負載和功率。

    nall=0.8·nkb·fkb

    nall:絲杠的最大許用轉速,單位rmp;

    fall:根據絲杠的支撐方式和共振源確定的修正參數,按下圖確定;

    上表中“Tr”為梯形絲杠,“GQ”為滾珠絲杠。

    驗算時,絲杠轉速=輸入轉速/i,其中i為升降機速比。

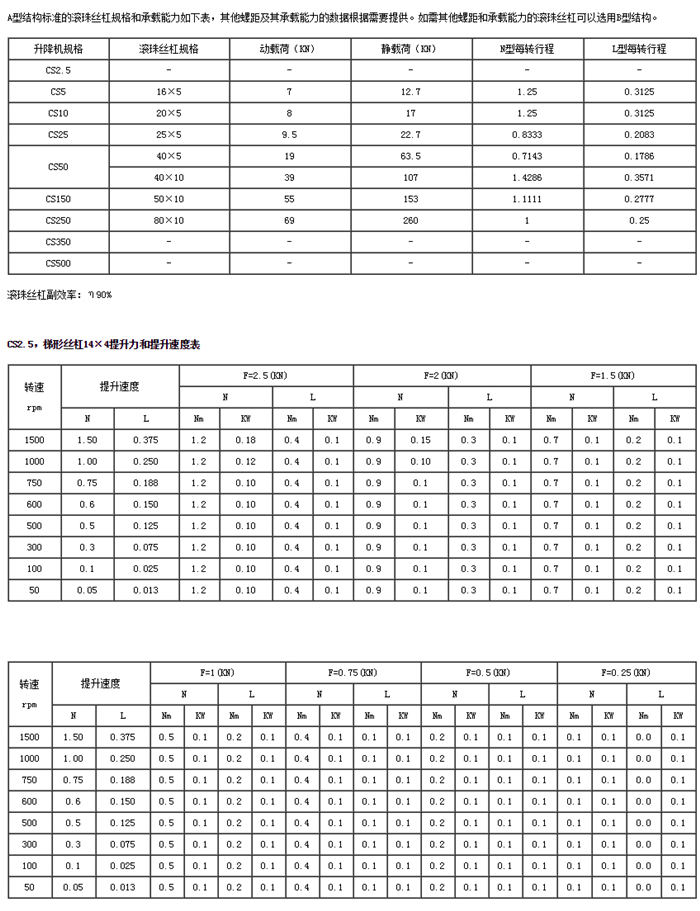

    滾珠絲杠規格

    A型結構標準的滾珠絲杠規格和承載能力如下表,其他螺距及其承載能力的數據根據需要提供。如需其他螺距和承載能力的滾珠絲杠可以選用B型結構。
